TOBI® Drive-System
The high-performance screw drive concept
Com o processo HardTip, a zona de formação de rosca de um parafuso é adicionalmente endurecida por indução após o endurecimento por tempera ou cementação. Assim, materiais com uma resistência muito alta para parafusos temperados convencionalmente também podem ser fixados de maneira auto-atarraxante. Os parafusos EJOT® HardTip são utilizados se os parafusos “cementados” não forem permitidos ou se os parafusos temperados convencionalmente falharem porque o material de fixação é muito forte.
Geometrias de rosca EJOT® HardTip:
- Spiralform®
- SHEETtracs®
Geometrias de rosca adicionais, mediante solicitação.
Com a ponta patenteada "Anti-Cross-Threading" MAThread® e MATpoint® para roscas métricas padrão de acordo com a ISO 965-2, a EJOT é licenciada da MAThread® Inc., Whitmore Lake, MI, EUA " Anti-Cross-Threading " é causado pelo parafuso sendo aplicado em ângulo à rosca fêmea. Na pior das hipóteses, uma nova rosca é formada ou a porca ou rosca do parafuso está danificada. Isso leva ao fato de que o parafuso não pode ser apertado e a conexão falha. O design do MAThread® / MATpoint® evita esse "Cross-Threading" e permite tempos de montagem mais curtos. Reduz ou elimina interrupções com todas as consequências negativas, como paradas, retrabalhos, sucatas e serviços.
Cada conexão de parafuso perde a força de união após a montagem devido ao assentamento. Se a força de união cair abaixo de um nível crítico, a conexão falha, por exemplo, por afrouxamento, separação ou perda de contato elétrico. Essas falhas podem ser evitadas aumentando a elasticidade da conexão a parafuso, por exemplo, com a integração de elementos de mola na conexão a parafuso. A inovadora geometria EJOT® SpringHead® realiza esse recurso resiliente e compensa de forma confiável os subsídios sem elementos adicionais convencionais da mola. A mola integrada na cabeça do parafuso permite uma melhor retenção da força de união sob tensão dinâmica e térmica, além de um contato elétrico permanente.
Geometrias da rosca EJOT SpringHead®:
- DELTA PT®
- ALtracs® Plus
- Parafusos métricos
Geometrias de rosca adicionais, mediante solicitação.

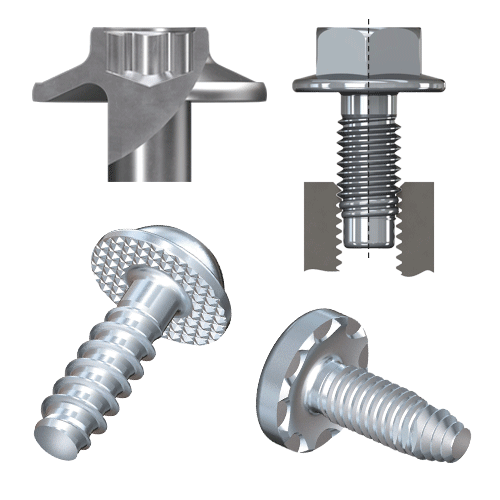

1. EJOT CONLOK® – para criar um contato elétrico
2. EJOT VIBRALOK® – para aumento de torque de afrouxamento
3. Serrilha de travamento
4. Serrilha de fricção – Aumento de torque de ruptura Ts
5. EJOT CONLOK® – Anel com canto vivo
As serrilhas sob a cabeça do EJOT CONLOK® se destaquem com um perfil diferenciado. O número de dentes é variável, de acordo com a solicitação ou aplicação do cliente. Somente o formulário de restrição é especificado.
vantagem:
- Contato elétrico entre componentes e elementos de fixação
- Revestimentos de superfície de até 70µ (revestimento em pó) podem ser arranhados
- Maior torque de instalação e afrouxamento devido ao design livre do dente de serrilha
O EJOT VIBRALOK® foi desenvolvido como uma trava de rosca para cabeças de parafuso expostas a vibrações que se conectam a superfícies metálicas. A análise de especialistas independentes testemunha as excelentes propriedades.
vantagem:
- Aumentar os torques de afrouxamento
- Evita a falha da junta sob estresse por vibração
Main application fields of EJOT MAXXtip®
Ultra-high strength steel sheets (at least UTS of 1200 MPa) using the thread types
- SHEETtracs® up to 2 mm
- Spiralform® analogous to DIN 7500
cast iron (GJS und GJL) using the Spiralform® thread type
