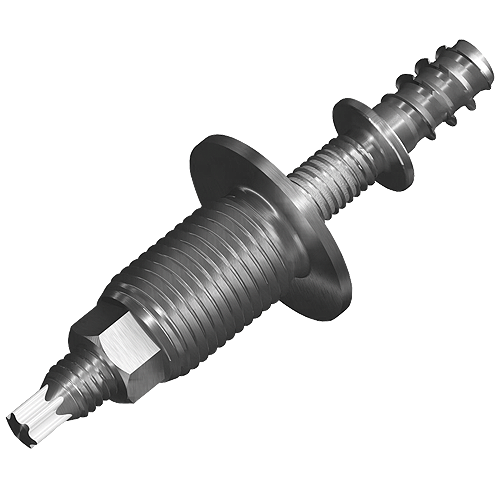

EJOT® ADJUSTtec

Especificações

  • Visão geral

    • Elemento de ajuste padrão com pré-ajuste individual
    • Fixando e ajustando apenas com um elemento
    • Dimensionamento individual da faixa de ajuste
    • Redução dos custos de montagem devido à fixação direta
    • Funções opcionais podem ser integradas

Hotline

Applications Engineer

Andreas Kind

Product Manager


CAD e muito mais em ejot.com

Com o registro único, fornecemos nesta área dados CAD em vários formatos, além de PDFs dos desenhos técnicos de nossos produtos DELTA PT®, SHEETtracs® e ALtracs Plus®.

Além disso, o CAD & more oferece a possibilidade de projetar suas articulações individuais com o auxílio de programas de prognóstico ou verificar sua viabilidade através de VERIFICAÇÕES DE APLICAÇÃO. Além disso, você pode fazer o download dos mais recentes folhetos de produtos, publicações técnicas e os padrões da empresa EJOT.


CAD & more

A fixação de peças complementares

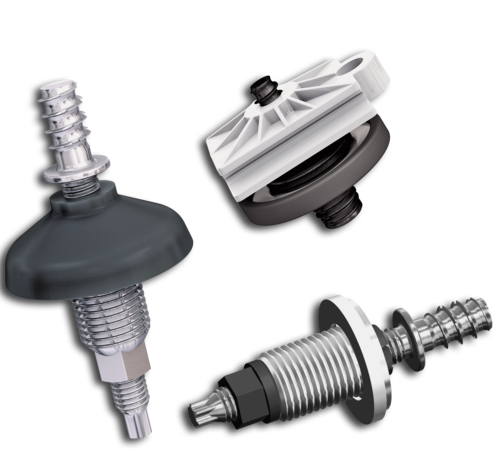

Na construção moderna de veículos, é necessário projetar a fixação de peças complementares de maneira ajustável. Os requisitos das soluções de fixação evoluíram de um acessório simples, da compensação de tolerância até sistemas multifuncionais. A flexibilidade de engenharia de projeto do mecanismo de ajuste EJOT® ADJUSTtec possibilita outras funções, como posicionamento de alta precisão, vedação ou implementação de design leve, através do uso de metal leve ou materiais plásticos de alta capacidade. Uma aplicação típica para esta categoria de produto são as lanternas traseiras, que precisam ser bem ajustáveis em sua posição aos componentes adjacentes do veículo. Isso se tornou necessário para muitos carros, uma vez que uma folga igualmente espaçada é considerada um importante indicador de qualidade pelos clientes. Versões do mecanismo de ajuste EJOT® ADJUSTtec:

EJOT ADJUSTtec "modular"

No design moderno na indústria automotiva, os faróis LED são cada vez mais usadas. Antes da instalação do próprio farol, os módulos LED teriam que ser alinhados com o eixo longitudinal durante a montagem. A ajuste fino está feito com o próprio elemento de ajuste. EJOT desenvolveu um elemento de ajuste que consta uma porca de plástico e um parafuso de ajuste.

EJOT ADJUSTtec "universal"

O elemento de ajuste e fixação para quase todos os campos de aplicação. Para este elemento, a janela de torque desejada pode ser definida de acordo com a solicitação do cliente. O elemento pode ser equipado com uma vedação opcional para uso em áreas com salpicos de água.

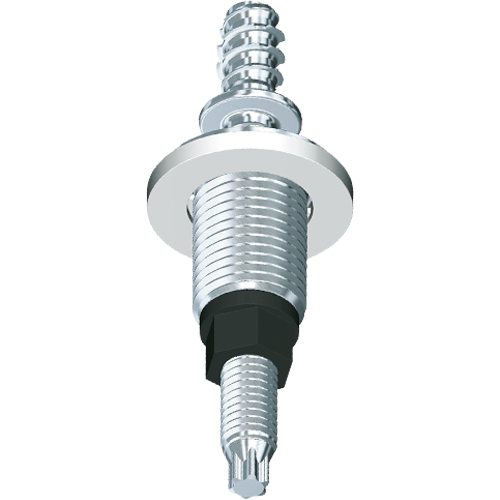

EJOT ADJUSTtec "padrão"

O design padrão permite o posicionamento individual de peças complementares. O parafuso oco de plástico é fixado na peça complementar de plástico. Ao aparafusar e desparafusar o parafuso roscado, o posicionamento da peça complementar pode ser ajustado.

EJOT ADJUSTtec "sob medida"

O ajuste de tolerância individual e os requisitos de projeto são as propriedades relevantes deste elemento de ajuste específico do cliente. O flange do parafuso roscado é referência de contato com a peça complementar. Ao apertar e desparafusar o parafuso oco, a posição do componente de suporte pode ser alterada.

EJOT ADJUSTtec "multifuncional"

Todas as propriedades mecânicas das versões padrão e ADJUSTtec específicas do cliente são combinadas neste elemento de ajuste predefinido. Este elemento de fixação especial oferece a possibilidade adicional de alterar a pré-configuração sem ter que desapertar a junta do parafuso após a instalação inicial.

EJOT ADJUSTtec "tridimensional"

A montagem de grandes peças adicionais exige muito dos elementos de fixação usados. Especialmente a compensação de tolerância em três eixos espaciais, a compensação de influências térmicas e a resistência à fadiga da junta são parâmetros importantes para a engenharia de projeto. Outras propriedades individuais também podem ser integradas.
