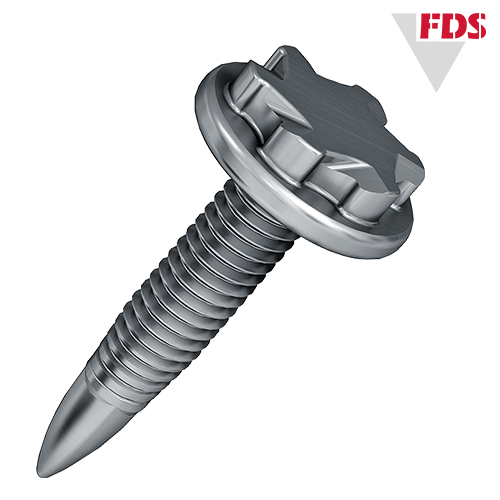

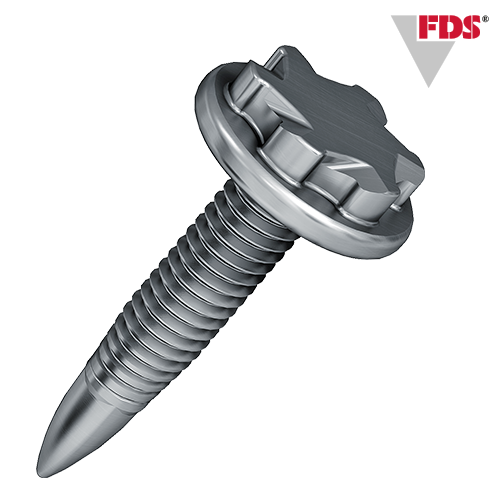

FDS®

Especificações

  • Visão Geral

    • Recomendações de design
    • Acessibilidade unilateral
    • Junta de rosca removível e de alta qualidade, sem preparações de peças, como pré-furação
    • Sem problemas de tolerância com folga ou furos roscados
    • Sem desperdício de material e sem limalhas
    • Aplicável em chapas com diferentes revestimentos
    • Alto torque de afrouxamento e resistência à vibração, sem necessidade de elementos de segurança adicionais (ex. trava química)
    • Fácil remoção e reciclagem
    • Também é possível repetir montagens com parafusos métricos

Hotline

Applications Engineer


CAD e muito mais em ejot.com

Com o registro único, fornecemos nesta área dados CAD em vários formatos, além de PDFs dos desenhos técnicos de nossos produtos DELTA PT®, SHEETtracs® e ALtracs Plus®.

Além disso, o CAD & more oferece a possibilidade de projetar suas articulações individuais com o auxílio de programas de prognóstico ou verificar sua viabilidade através de VERIFICAÇÕES DE APLICAÇÃO. Além disso, você pode fazer o download dos mais recentes folhetos de produtos, publicações técnicas e os padrões da empresa EJOT.


CAD & more

Juntas de chapa metálica de alta resistência

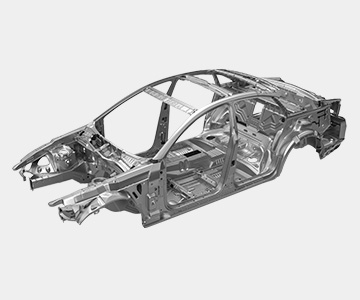

Especialmente na crescente indústria automotiva, onde os componentes usados precisam suportar alta tensão, as demandas por tecnologia de fixação são altas. Por exemplo, na construção da carroceria do carro, o design composto está aumentando, onde diferentes materiais devem ser presos com segurança e durabilidade. Além da acessibilidade unilateral, a remoção do fixador também é muito importante, especialmente no que diz respeito à reciclagem. Essas condições complexas são um caso para o uso do parafuso EJOT FDS® (FlowDrill), que prende chapas finas de aço e alumínio sem a necessidade de um furo piloto e de excelente qualidade. As etapas de trabalho, como pré-perfuração, não são mais necessárias. Devido ao aumento do engate com a rosca femea, é criada uma junta de parafuso de alta resistência - sem a raspagem indesejada do metal. A junta de parafuso é capaz de transferir altas forças de tração e de corte.

Montagem sem furos

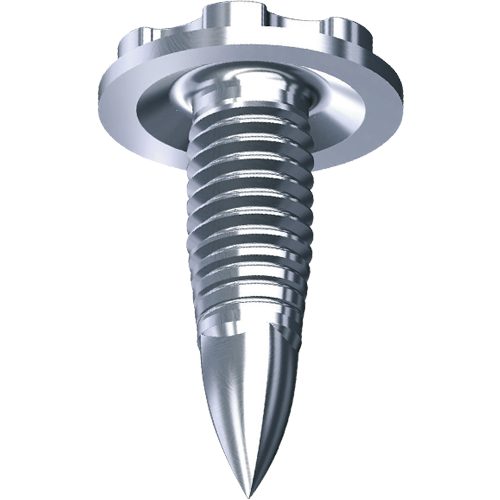

Com o parafuso FDS®, a EJOT desenvolveu uma alternativa para a prática comum de pré-furação dos componentes a serem unidos. Através de uma otimização do layout do fixador, a junção de uma carroceria bruta na estrutura espacial pode ser realizada completamente sem pré-furação. Para isso, os parâmetros de fixação foram ajustados e a geometria do parafuso FDS® abaixo da cabeça foi otimizada, uma vez que uma pequena quantidade de material flui contra a direção da fixação. Enquanto no passado o furo de folga era usado para pegar o material deslocado, ele agora é absorvido pelo espaço aumentado abaixo da cabeça do parafuso.

Etapas do processo da montagem FDS® sem furo piloto:

1. Aquecimento
2. Penetração do material
3. Formação do rebaixo
4. Formação da rosca
5. Envolvimento completo da rosca
6. Apertar.

Seleção da ferramenta de fixação

A higher screwdriver speed and a defined end load is needed for flow drilling, thread-forming and tightening of the screw require a high torque. The suitable screw drivers have been developed in cooperation by a EJOT and different manufacturers. For exact specification of the suitable tools the FDS® product management will gladly assist you, for determination of the selection criteria we can also carry-out assembly tests in the EJOT® APPLITEC laboratory.



Recommended screwdriver manufacturers and partners in alphabetical order:
DEPRAG SCHULZ GMBH u. CO.
Klingel GmbH
STÖGER AUTOMATION GmbH
WEBER Schraubautomaten GmbH

FDS® Application Check

O EJOT FDS® é um “Flow Drill Screw” para juntas de chapa de metal removível e de alta resistência, que passa sem a preparação de componentes como perfuração. A ferramenta online FDS® Application Check permite ao usuário determinar os parâmetros de referência relevantes para a sua aplicação, nomeando os componentes de chapa metálica que devem ser unidos. A carga axial necessária bem como uma recomendação de torque de aperto para várias superfícies. Comentários sobre a viabilidade das juntas completam a ferramenta.

Você pode encontrar isso na nossa área de serviço "CAD & more" em "serviço de cálculo".
Clique aqui para se registrar: "CAD & more"

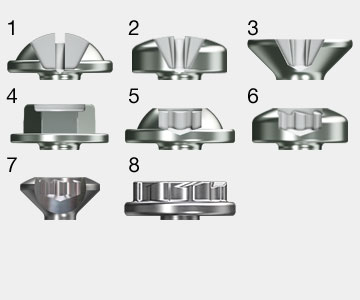

Tipos de cabeça e chaves FDS® WN 21

WN2141 cabeça panela com flange e chave Philips Z (ou H
WN2142 cabeça panela com chave Philips Z (ou H)
WN2143 cabeça chata com chave Philips Z (ou H)
WN2147 cabeça sextavada com flange
WN2151 cabeça panela com flange e chave TORX®
WN2152 cabeça panela com TORX®
WN2153 cabeça cônica oval com TORX®

Para informações detalhadas, consulte as Normas WN da empresa EJOT.
Você pode baixá-los em nossa área de serviço "CAD & more".
Clique aqui para se registrar: "CAD & more"

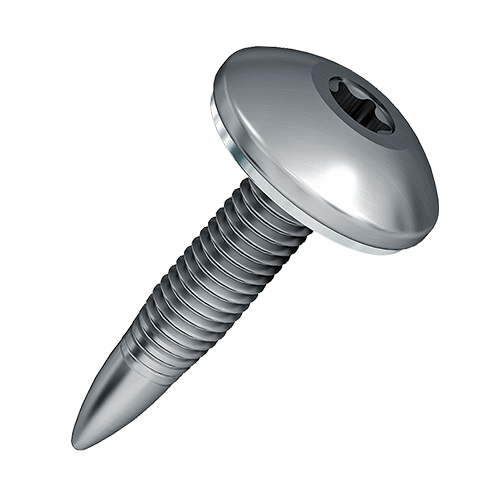

Conjunto de parafusos de broca FDS® com função de vedação adicional

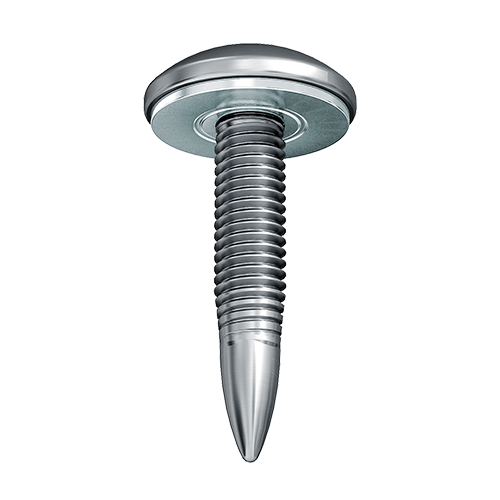

A pre-assembled embossed aluminium sealing washer, ensures an under-head seal of this special version of the FDS® screw. Current applications can be found in e-mobility in the area of the battery box fastening, where the sealing washer prevents water from entering. The waterproofi ng function (1 m water column / 24H) is achieved by the sealing surface of the aluminium washer. Pre-drilling of the clamping part is necessary for this application.

The diameter of the underside of the washer is smaller in size than the clamping part hole and is therefore outside of the sealing area. Due to the automated feeding, the sealing washer has to be 1 mm smaller in dimension than the head diameter. The captive washer is assembled fully automated, but remains rotatable.

Watch the video here
