PT®

Especificações

Visão geral
- Comprimento padrão: aprox. 2 a 10 x diâmetro nominal (outros mediante consulta)
- Diâmetro padrão: de 1 a 10 mm (outros mediante consulta)
- A montagem direta economiza tempo e etapas de trabalho
- O estresse radial minimizado permite projetos de paredes finas
- Alta capacidade de carga devido à grande engajamento da rosca com o material
- Bom travamento automático da rosca do parafuso

Downloads

Português do Brasil

Recomendações de design PT 2 MB

Inglês

Recomendações de design PT 2 MB

Hotline

Applications Engineer

hotline@ejot.com
+49 2751 529-123

CAD e muito mais em ejot.com

Com o registro único, fornecemos nesta área dados CAD em vários formatos, além de PDFs dos desenhos técnicos de nossos produtos DELTA PT^®, SHEETtracs^® e ALtracs Plus^®.

Além disso, o CAD & more oferece a possibilidade de projetar suas articulações individuais com o auxílio de programas de prognóstico ou verificar sua viabilidade através de VERIFICAÇÕES DE APLICAÇÃO. Além disso, você pode fazer o download dos mais recentes folhetos de produtos, publicações técnicas e os padrões da empresa EJOT.

CAD & more

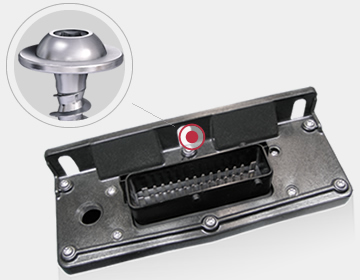

Fixação auto-atarraxante em termoplásticos

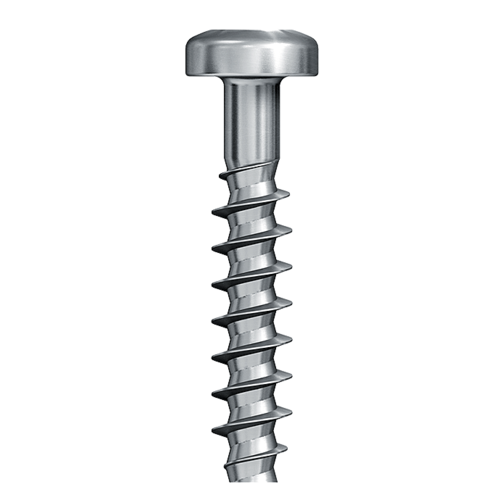

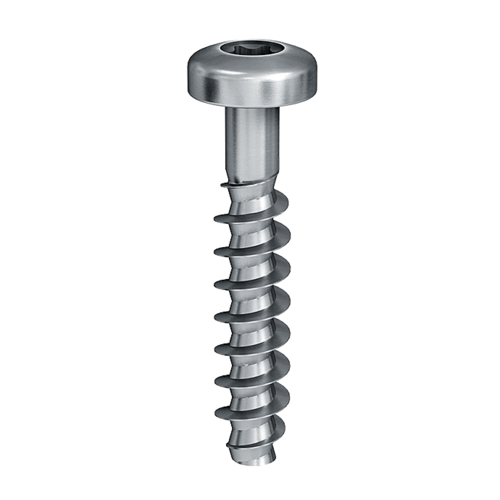

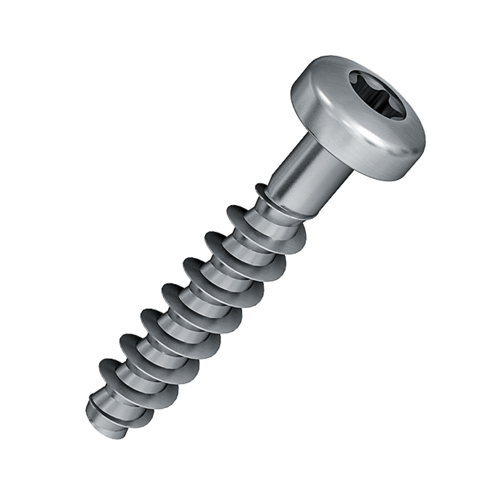

O EJOT PT^® é o primeiro parafuso, especialmente projetado para a fixação auto-atarraxante em termoplásticos. Por décadas, tem sido a referência para a montagem direta e confiável em termoplásticos. Os possíveis campos de aplicação deste elemento de fixação incluem todas as aplicações e indústrias industriais. Como as demandas da indústria em tecnologia de fixação estão aumentando constantemente, o objetivo de melhorar as características já boas deste elemento de fixação era um parafuso PT otimizado em todos os detalhes. O parafuso DELTA PT^® é o resultado desse processo de otimização. Ele atende à mais alta demanda de precisão e confiabilidade, além de oferecer vantagens significativas de aplicação, por exemplo, para o suporte ao projeto com o programa de prognóstico EJOT DELTA CALC^®.

Tipos de cabeça e chaves PT^® WN 14

WN 1411 Cabeça panela com flange e chave Philips Z (ou H)
WN 1412 Cabeça panela com chave Philips Z (ou H)
WN 1423 Cabeça chata com TORX^®
WN 1447 Cabeça sextavada com flange
WN 1451 Cabeça panela com flange e chave TORX^®
WN 1452 Cabeça panela e chave TORX^®
WN 1453 Cabeça cônica oval com chave TORX^®

Para informações detalhadas, consulte as Normas WN da empresa EJOT.
