TORX® / TORX PLUS®

Especificações

  • Visão geral

    • Tamanhos padrões:  T3 - T40, 3IP - 40IP
    • Adequado para fixadores com diâmetro de rosca maior 1,0 a 10,0 mm
    • Transferência eficiente de altos torques
    • Paredes laterais retas elimina o efeito de “Cam-Out”
    • Aumentou significativamente a vida útil de bits e consequentemente reduziu o tempo de inatividade da linha de montagem devido a alterações de bits
    • Disponível como recesso interno e sistema de acionamento externo
    • Disponível como sistema de acionamento resistente a violações para acesso restrito (chave de segurança)

Hotline

Applications Engineer


CAD e muito mais em ejot.com

Com o registro único, fornecemos nesta área dados CAD em vários formatos, além de PDFs dos desenhos técnicos de nossos produtos DELTA PT®, SHEETtracs® e ALtracs Plus®.

Além disso, o CAD & more oferece a possibilidade de projetar suas articulações individuais com o auxílio de programas de prognóstico ou verificar sua viabilidade através de VERIFICAÇÕES DE APLICAÇÃO. Além disso, você pode fazer o download dos mais recentes folhetos de produtos, publicações técnicas e os padrões da empresa EJOT.


CAD & more

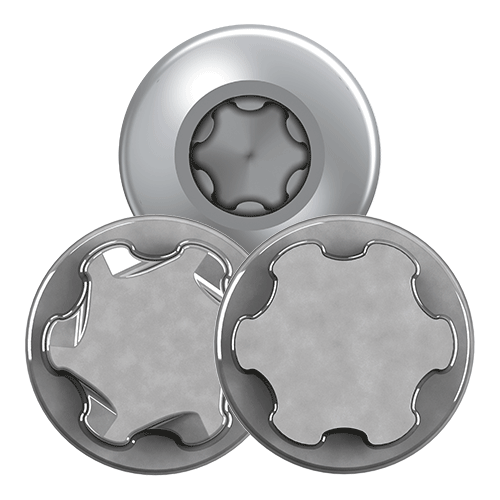

TORX®

O perfil TORX® corresponde ao ISO 10664 "Recurso de acionamento interno hexalobular para parafusos. Permite a transferência de altos torques. Graças às paredes laterais verticais, não é necessário aumentar a pressão da aplicação durante a fixação e não ocorre “camout” (consulte também a carga axial). Isso possibilita o uso de parafusadeiras com faixa de torques elevados para rápida fixação sem danificar o perfil interno. Outra vantagem do perfil TORX® é que ele não aplica forças de rotação nos cantos, mas de maneira central e plana nos flancos dos lóbulos individuais. Isso torna o sistema significativamente menos suscetível ao desgaste. O sistema TORX® é particularmente adequado para robôs de montagem em produção automatizada. As parafusadeiras acionadas pneumaticamente ou eletricamente devem apresentar um torque ajustável, para evitar o desgaste e a danificação da rosca. Estão disponíveis unidades internas TORX® e externas TORX®. A designação T representa o perfil TORX® interno e a designação E (externa) representa o perfil TORX® externo. As designações de tamanho das ferramentas TORX® foram definidas arbitrariamente.

TORX PLUS®

O TORX PLUS® é a otimização do sistema de acionamento TORX® comprovado. Estão disponíveis unidades internas TORX PLUS® e externas TORX PLUS®. IP (Internal Plus) descreve o perfil interno do TORX PLUS® e EP (External Plus) representa o perfil externo do TORX PLUS®. As designações de tamanho das ferramentas TORX PLUS® foram definidas arbitrariamente. O sistema de acionamento TORX PLUS® também está disponível com a função AUTOSERT. O AUTOSERT é composto por rampas angulares compostas. Isso permite que um pouco de rotação em alta velocidade possa se encaixar no recesso. Nos padrões da empresa EJOT, o TORX PLUS® / AUTOSERT é a unidade padrão dos parafusos EJOT DELTA PT® e ALtracs® Plus.

TORX®, TORX PLUS® and AUTOSERT® are registered trademarks of Acument Intellectual Properties LLC.
