DELTA PT® P

Especificações

  • Visão geral

    • Recomendações de design
    • Comprimento do parafuso disponível mediante pedido
    • Menor diâmetro do parafuso, atualmente 2,5 mm
    • Montagem direta segura e confiável em termoplásticos
    • Design leve: economia de peso significativa em comparação com parafusos feitos de aço
    • Retenção de força de união sob dilatação
    • Sem corrosão
    • Não magnético
    • Reciclável
    • Coeficiente de expansão adaptado ao plástico

Hotline

Applications Engineer


CAD e muito mais em ejot.com

Com o registro único, fornecemos nesta área dados CAD em vários formatos, além de PDFs dos desenhos técnicos de nossos produtos DELTA PT®, SHEETtracs® e ALtracs Plus®.

Além disso, o CAD & more oferece a possibilidade de projetar suas articulações individuais com o auxílio de programas de prognóstico ou verificar sua viabilidade através de VERIFICAÇÕES DE APLICAÇÃO. Além disso, você pode fazer o download dos mais recentes folhetos de produtos, publicações técnicas e os padrões da empresa EJOT.


CAD & more

Material inovador do parafuso

A tendência do "design leve" é um dos pontos de partida centrais das atividades de pesquisa e desenvolvimento entre empresas, em particular na indústria automotiva. No futuro, será dada uma importância especial à adequação leve dos elementos de fixação usados para aplicações no campo de montagem direta em termoplásticos. Por esse motivo, a EJOT desenvolveu um parafuso DELTA PT® de plástico, que atende a essas demandas crescentes. Este elemento de fixação inovador, fabricado em termoplástico PPA GF50 com 50% de fibra de vidro, oferece a mesma confiabilidade das juntas que os parafusos de metal, mas com um potencial muito maior de redução de peso. Um parafuso DELTA PT® P de plástico com dimensões semelhantes pesa até 85% menos do que o seu correspondente de aço.

Otimização do Projeto

O projeto da junta considerando a montagem direta de parafusos de aço em material termoplástico geralmente mostra que materiais não reforçados, como PA6, PP, ABS ou POM, geralmente possuem propriedades de resistência consideravelmente mais baixas do que o próprio fixador. Para corresponder às propriedades de resistência do material, o material de fixação deve ser adaptado ao material correspondente. Por esse motivo, o plástico é o material de fixação preferido - como no DELTA PT® P.

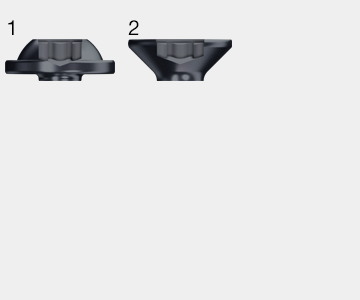

Tipos de cabeça e chaves DELTA PT® P

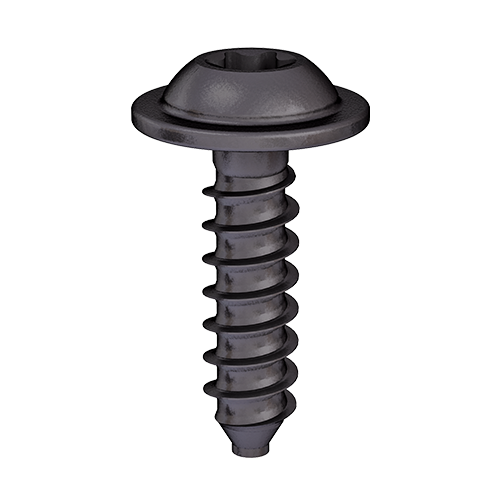

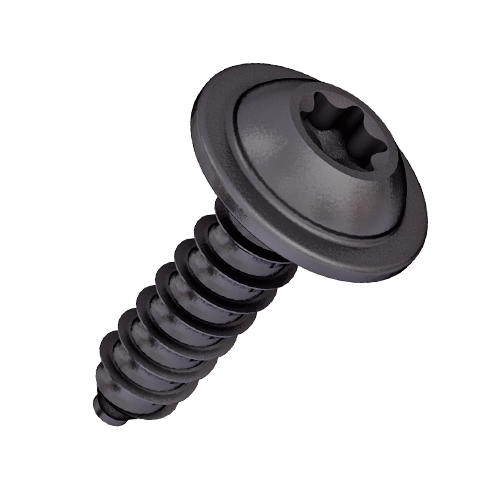

WN 5451 cabeça panela com flange e chave TORX PLUS® / AUTOSERT
WN 5454 cabeça cônica chata com chave TORX PLUS® / AUTOSERT

Outros estilos de cabeça mediante solicitação
