DELTA PT®

Especificações

  • Visão Geral

    • Recomendações de design
    • Comprimento padrão: aprox. 2 a 10 x diâmetro nominal (outros mediante consulta)
    • Diâmetro padrão: de 1 a 10 mm (outros mediante consulta)
    • Fixação direta de alta capacidade em material plástico
    • Alta resistência à fadiga
    • Engenharia de projeto fácil com o programa de cálculo EJOT DELTA CALC®
    • Segurança devido à alta resistência à tração e à torção, bem como resistência à vibração
    • Uma ampla gama de possíveis torques de aperto
    • Você pode acessar folhetos e dados CAD na área "CAD & more" (cadastro necessário)
    • Design leve: é possível o uso de fixadores mais curtos e/ou diâmetros menores, sob certas condições

Hotline

Applications Engineer


CAD e muito mais em ejot.com

Com o registro único, fornecemos nesta área dados CAD em vários formatos, além de PDFs dos desenhos técnicos de nossos produtos DELTA PT®, SHEETtracs® e ALtracs Plus®.

Além disso, o CAD & more oferece a possibilidade de projetar suas articulações individuais com o auxílio de programas de prognóstico ou verificar sua viabilidade através de VERIFICAÇÕES DE APLICAÇÃO. Além disso, você pode fazer o download dos mais recentes folhetos de produtos, publicações técnicas e os padrões da empresa EJOT.


CAD & more

Especialista para plasticos

O parafuso EJOT DELTA PT® é um elemento de fixação especial para montagem direta confiável e fácil em termoplástico. É a consequente otimização do EJOT PT® e o resultado de um longo tempo de desenvolvimento e experiência operacional no campo da montagem direta de materiais termoplásticos, até mesmo plásticos reforçados. A possível gama de usos inclui todas as aplicações industriais. Especialmente na indústria automotiva, onde os componentes usados precisam suportar cargas muito altas, o parafuso DELTA PT® foi estabelecido como um fixador confiável e durável.

Assistência Individual de Engenharia de Projeto

O EJOT DELTA CALC®, um programa de cálculo baseado nos parâmetros mecânicos de milhares de aplicações e montagens de teste, é um suporte valioso para o pré-dimensionamento da montagem direta em termoplástico. Estão armazenados nesta ferramenta os parâmetros de fixação do parafuso DELTA PT® de acordo com a dimensão do material e do furo piloto. Isso economiza tempo já durante o estágio de design de um componente.

Geometria de rosca inovadora

A geometria especial da rosca do EJOT DELTA PT® é o resultado da análise do deslocamento do material durante a conformação da rosca. O ângulo do filete deste parafuso reduz a tensão radial em comparação com os filetes de rosca comuns com ângulos de flanco de 60º. Como o ângulo de 20 ou 30, respectivamente, gera apenas um leve estresse radial, um projeto de paredes finas pode ser realizado. O filete da rosca também garante o fluxo ideal de material do plástico formado, mesmo com termoplástico reforçado. O passo ideal do parafuso DELTA PT® foi determinado pela maior força de união e baixa pressão superficial no plástico. Esse passo realiza um engate de rosca muito alto, mesmo em pequenas profundidades de instalação.

Tipos de cabeça e chaves DELTA PT® WN54

WN 5411 cabeça panela com flange e chave Philips Z (ou H)
WN 5412 cabeça panela com chave Philips Z (ou H)
WN 5447 cabeça sextavada com flange

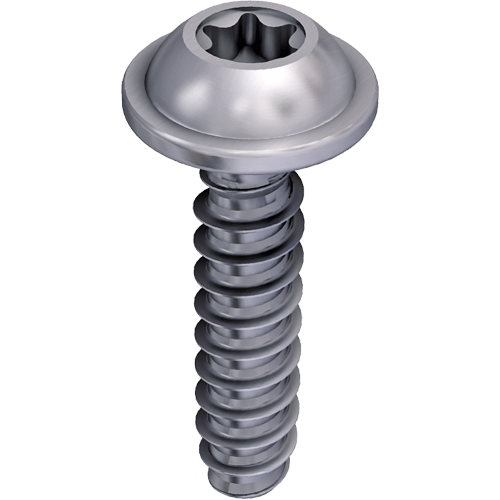

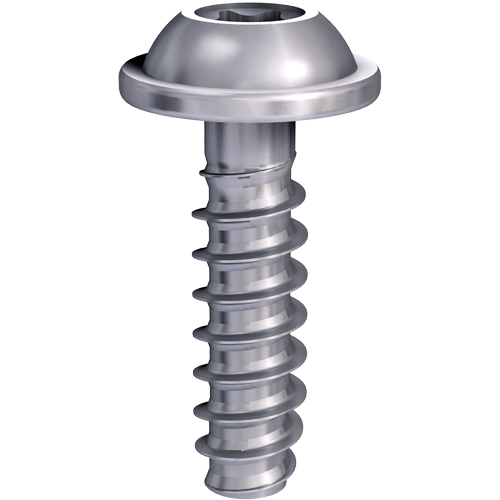

WN 5451 cabeça panela com flange e chave TORX PLUS® / AUTOSERT
WN 5452 cabeça panela e chave TORX PLUS® / AUTOSERT
WN 5453 cabeça cônica oval com chave TORX PLUS® / AUTOSERT
WN 5454 cabeça cônica chata com chave TORX PLUS® / AUTOSERT

Para informações detalhadas, consulte as Normas da empresa EJOT.
Você pode baixá-los em nossa área de serviço "CAD & more".
